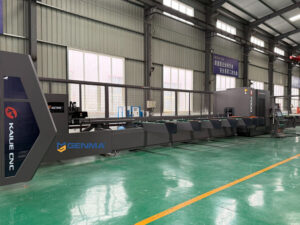

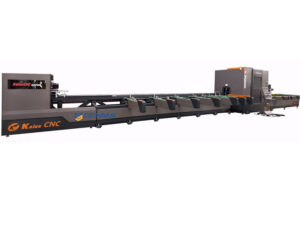

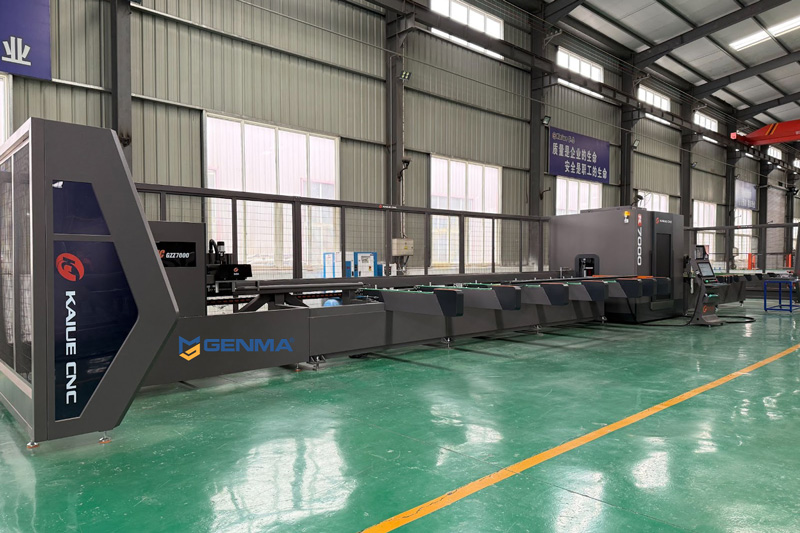

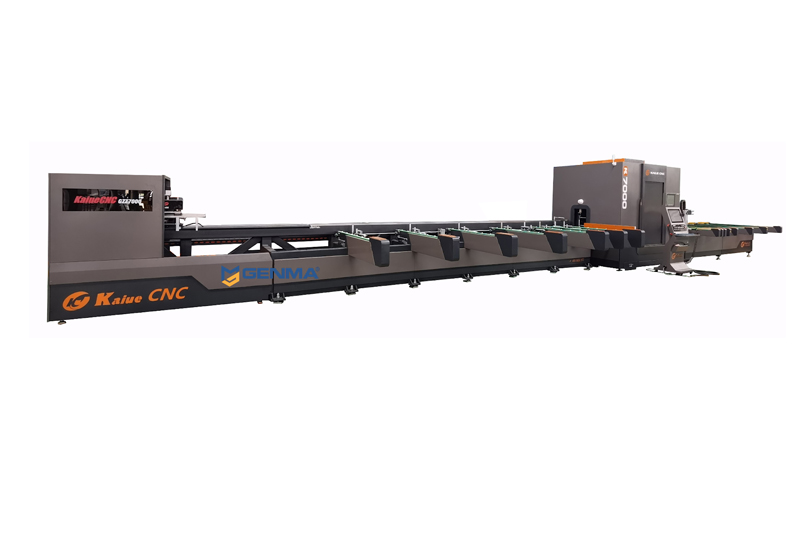

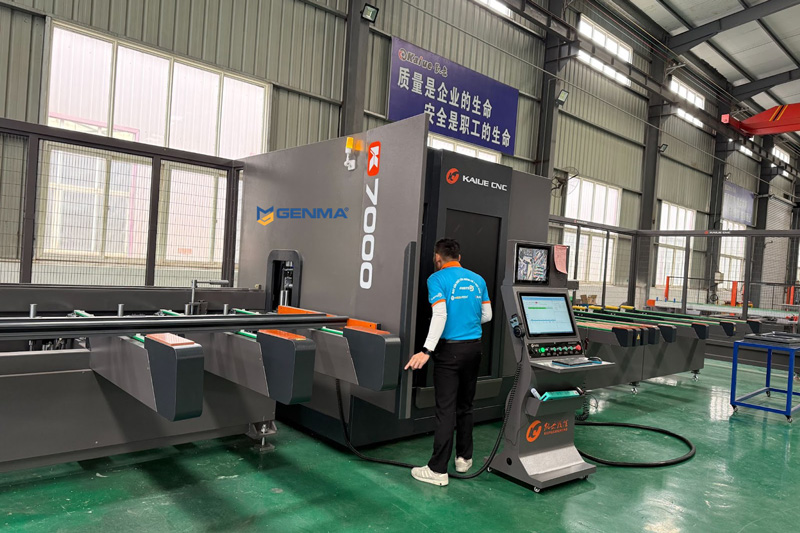

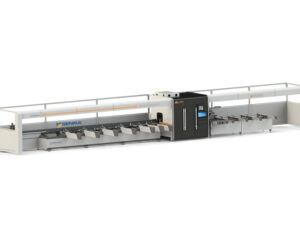

Trạm gia công nhôm trung tâm Kaiue K7000

Trong sản xuất cửa nhôm hiện nay, bài toán không còn nằm ở việc “Có máy để làm” mà là “Làm nhanh hơn – chuẩn hơn & ổn định hơn”. Vì vậy các xưởng, nhà máy gia công cần một hệ thống đủ mạnh để xử lý khối lượng lớn, nhưng đồng thời phải kiểm soát tốt chất lượng và tối ưu nhân sự vận hành.

Kaiue K7000 được phát triển như một trung tâm gia công tích hợp, giúp đồng bộ toàn bộ công đoạn cắt, khoan và xử lý tất cả trong cùng một dây chuyền. Từ đó giúp xưởng nâng cấp năng lực sản xuất một cách bài bản, tiến tới mô hình vận hành hiện đại và bền vững.

Dưới đây hãy cùng Genma tìm hiểu chi tiết về siêu phẩm Trạm gia công nhôm trung tâm Kaiue K7000 nhé!

Kaiue K7000 – Giải pháp tự động hóa toàn diện

Kaiue K7000 là trạm gia công nhôm trung tâm tích hợp đầy đủ các chức năng cắt, khoan khóa, khoan Laser và xử lý profile trong một hệ thống duy nhất. Máy sử dụng hệ điều khiển CNC thế hệ mới, phần mềm lập trình COM tích hợp cùng giao diện đồ họa thân thiện, cho phép nhập lệnh, mô phỏng bản vẽ và vận hành hoàn toàn tự động. Toàn bộ quá trình từ cấp phôi, cắt, khoan đến tháo phôi đều được điều khiển bằng Servo, đảm bảo tốc độ và độ chính xác cao.

Chu kỳ cắt có thể được điều khiển trong khoảng 30 giây, giúp tăng hiệu suất xử lý công trình và giảm đáng kể phụ thuộc vào tay nghề vận hành. Máy có khả năng lưu trữ dữ liệu vị trí kẹp vật liệu, tự động in và dán nhãn, đồng thời kết nối phần mềm sản xuất cửa nhôm Trường Phong, ERP, Opera để quản lý sản xuất hiện đại.

Với độ ổn định cao, linh kiện chất lượng và thiết kế công nghiệp bền bỉ, Kaiue K7000 là giải pháp phù hợp cho các xưởng, nhà máy gia công cửa nhôm quy mô lớn mong muốn nâng cao năng suất và chuẩn hóa chất lượng thành phẩm.

Thông số kỹ thuật của máy

• Model: TGCNTTKAIUEK7000
• Điện áp: 380V / 50Hz
• Áp suất khí làm việc thông thường: 0.6 – 0.8 MPa
• Áp suất khí làm việc của Laser: 1 – 1.5 MPa
• Lượng tiêu thụ khí: 250 L/min
• Động cơ cắt nhôm: 3 x 3.0 Kw
• Tốc độ quay động cơ cắt: 3000 r/min
• Chiều dài cắt: 260 – 7000 mm
• Chiều rộng cắt: 45° × 145 mm / 90° × 135 mm
• Chiều cao cắt: 145 mm
• Tổng công suất máy: 45 Kw
• Đường kính lỗ khoan Laser: Tối thiểu 2mm
• Độ dày khoan Laser: Trong phạm vi 3mm (Khoan 1 mặt)
• Công suất khoan Laser: 1.5 Kw × 2 (Tùy chọn)
• Động cơ chính của đầu khoan: 3.5 Kw × 2
• Hành trình khoan Laser trục X/Y/Z: X: 200mm; Y: 130mm; Z: 200mm
• Tốc độ cấp liệu: 30 – 60 m/min
• Tốc độ hồi cấp liệu: 80 – 120 m/min
• Tốc độ đưa phôi ra: 80 – 96 m/min
• Tốc độ nâng hạ lưỡi cắt: 3 – 5 m/min
• Đường kính lưỡi cắt: 3 x 550 mm (Kim cương)
• Trọng lượng tổng máy: Khoảng 9000 kg
• Kích thước: 17000 × 4300 × 2600 mm (Động cơ băng tải phôi nhô ra 1300 mm)

Tính năng nổi bật của Trạm gia công nhôm trung tâm Kaiue K7000

Với cấu trúc bệ đúc chắc chắn, hệ điều khiển CNC thế hệ mới và hệ thống Servo toàn phần, Kaiue K7000 đảm bảo độ chính xác cao, vận hành ổn định và hiệu suất vượt trội trong môi trường sản xuất công nghiệp liên tục.

Các ưu điểm của Trạm gia công nhôm trung tâm Kaiue K7000 gồm:

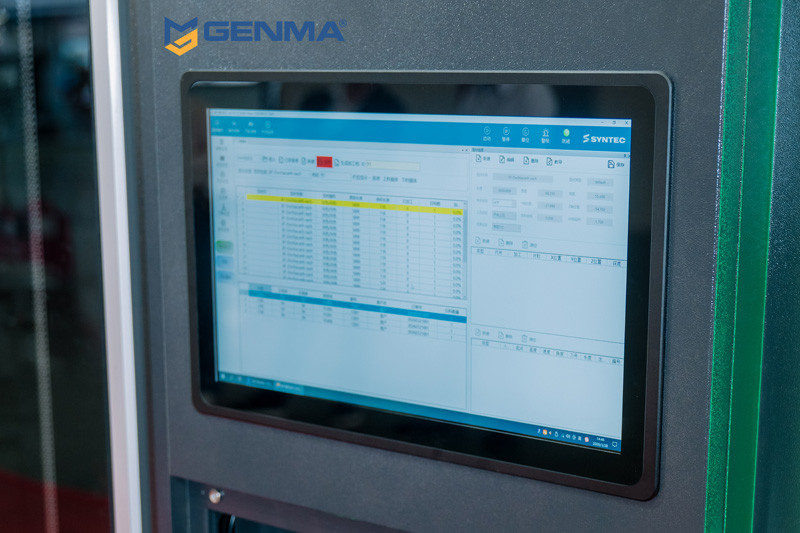

• Sử dụng hệ thống điều khiển thế hệ mới có tiếng Việt, với phần mềm lập trình COM tích hợp và giao diện đồ họa thân thiện với người dùng.

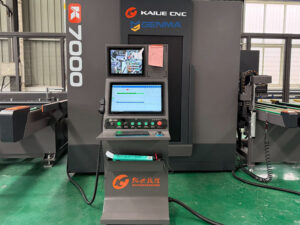

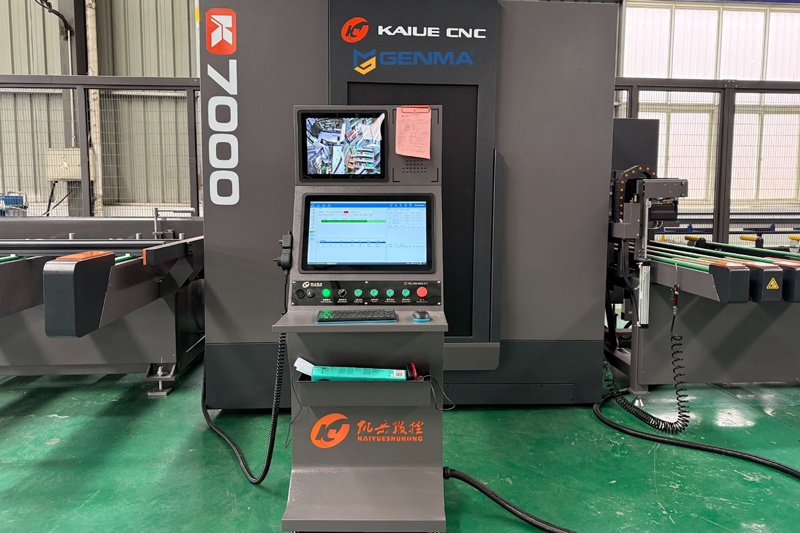

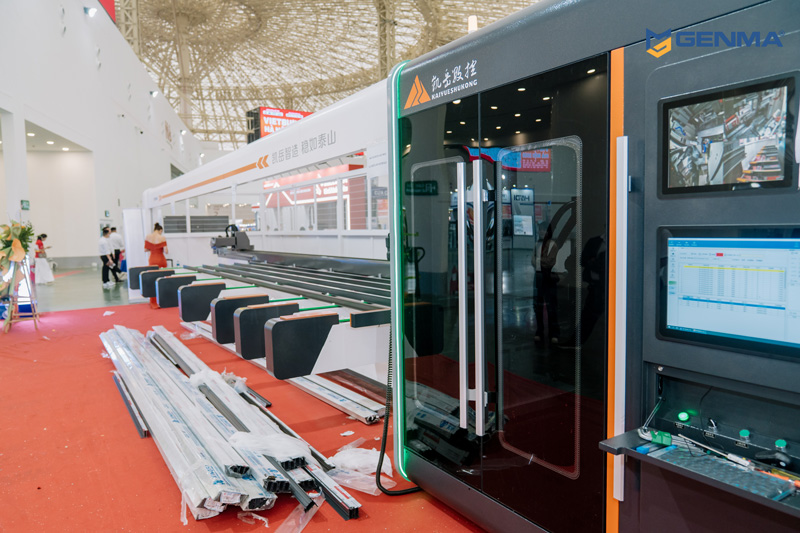

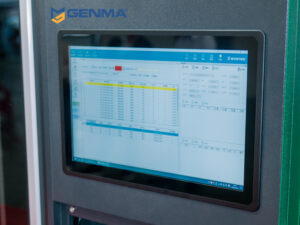

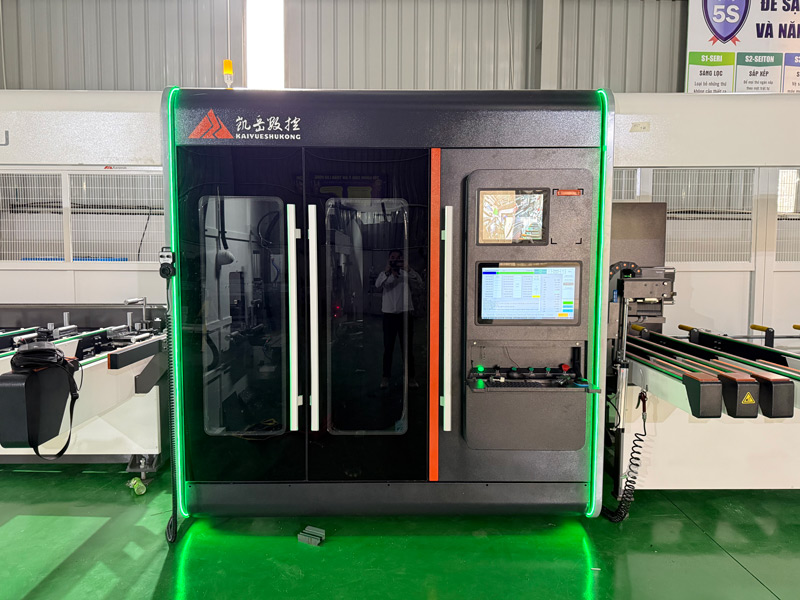

• 1 màn hình làm việc 21 inch, 1 màn hình quan sát bên trong máy.

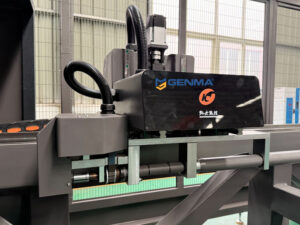

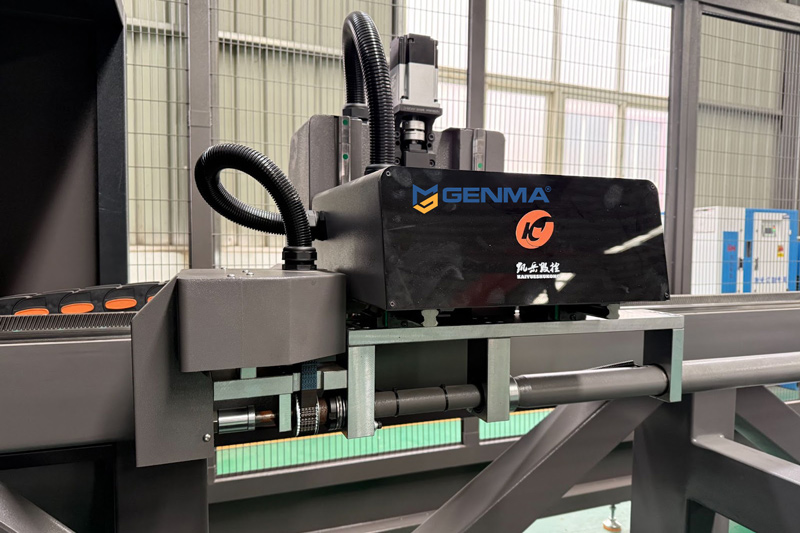

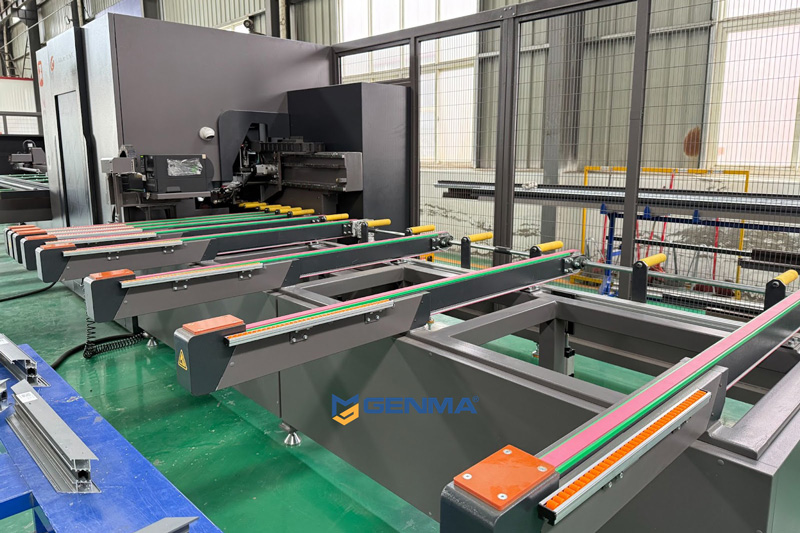

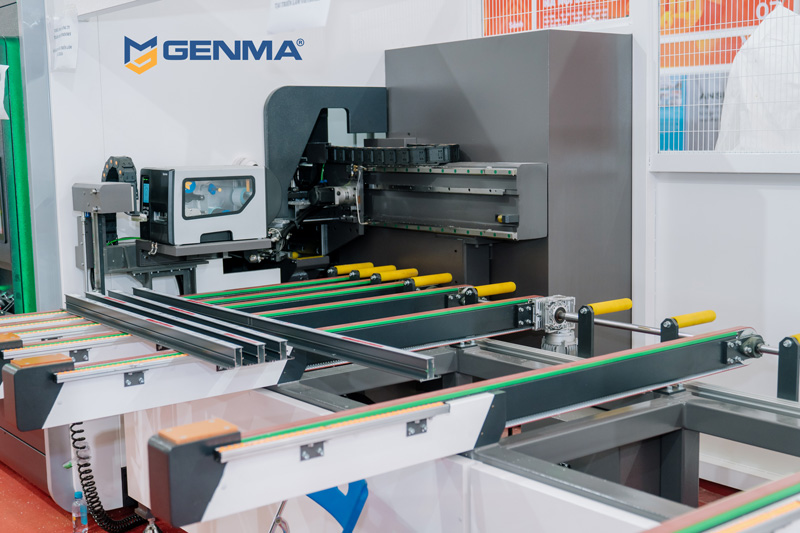

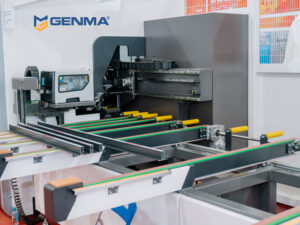

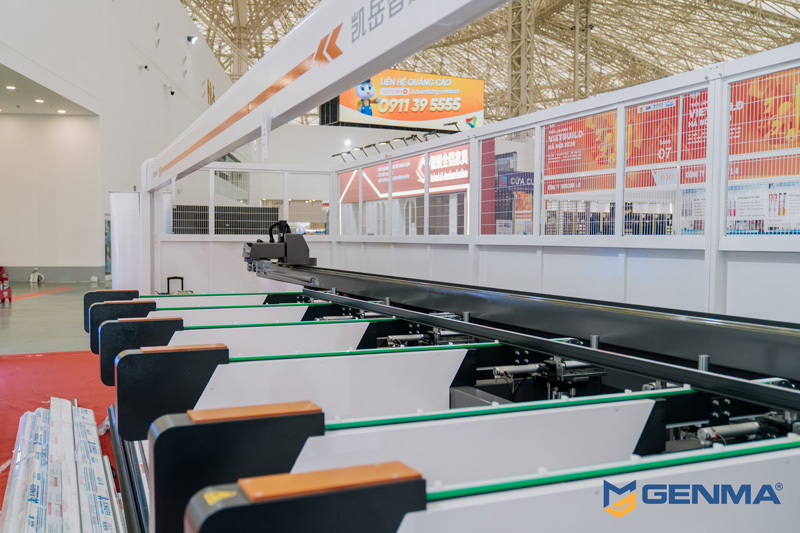

• Hệ thống cấp phôi và tháo phôi được điều khiển hoàn toàn bằng Servo, đảm bảo tốc độ và độ chính xác, đồng thời được trang bị hệ thống kẹp tiêu chuẩn.
• Có khả năng cấp phôi toàn bộ, cấp phôi tự động, cắt hoàn toàn tự động, khoan Laser và tự động tháo phôi sau khi cắt. Một chu kỳ cắt có thể được điều khiển trong vòng 30 giây, mang lại hiệu suất xử lý cao.
• Máy sử dụng linh kiện điện tử của các thương hiệu nổi tiếng thế giới, đảm bảo độ ổn định khi vận hành và tuổi thọ cao.
• Trung tâm cắt về cơ bản đạt được khả năng cắt triệt để hết vật liệu (chỉ cắt theo chiều rộng của lưỡi cưa), tránh lãng phí vật liệu do vận hành thủ công.

• Máy giảm thiểu sai sót của công nhân, yêu cầu ít kỹ năng hơn và giảm cường độ lao động so với máy cắt nhôm 2 đầu thông thường.
• Thiết bị bảo vệ khí nén và điện, cùng với các thiết bị an toàn cơ khí, đảm bảo sản xuất an toàn.
• Toàn bộ quy trình cắt chỉ cần một người vận hành, giúp việc cắt hiệu quả, đơn giản và nhanh chóng.

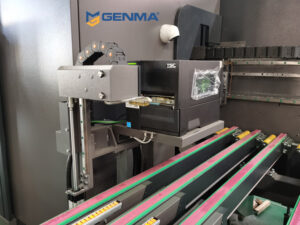

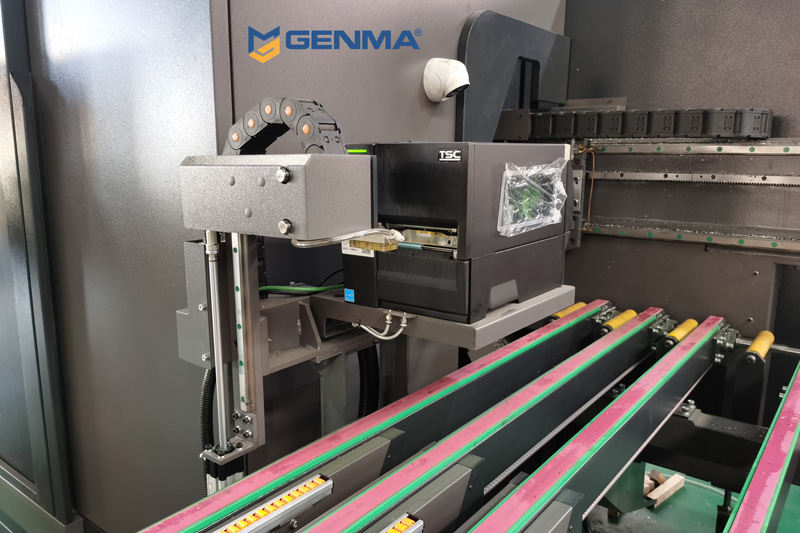

• Máy có thể tự động in và dán nhãn, đảm bảo tính độc đáo của từng vật liệu và cung cấp giải pháp hoàn chỉnh cho các quy trình tiếp theo.
• Tốc độ đầu ra nhanh và ổn định nhờ động cơ Servo.

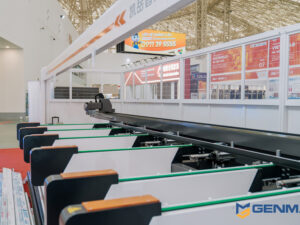

• Có thể giữ tối đa 6 vật liệu cùng lúc, đưa từng vật liệu vào từng cái một.
• Máy có thể lưu trữ vị trí kẹp cho các vật liệu khác nhau. Khi cần, dữ liệu vị trí của vật liệu đã chọn có thể được lấy ra và cánh tay sẽ tự động kẹp và đưa vật liệu vào.
• Chiều dài tối đa của vật liệu có thể cưa là 6500mm.
• Việc thay đổi vị trí của cánh tay được điều khiển bởi bộ truyền động Servo, đảm bảo định vị chính xác và tốc độ đưa phôi nhanh.
• Bộ phận cấp vật liệu sử dụng ray dẫn hướng có độ chính xác cao và thanh răng xoắn.

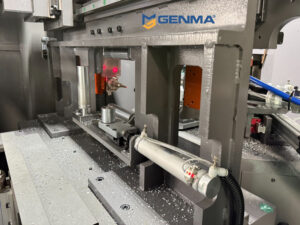

• Bề mặt kẹp ngang và dọc được sử dụng để loại bỏ tiếp xúc điểm. Điều này đảm bảo độ chính xác cắt ở mọi góc độ. Vật liệu kẹp được làm bằng Polyurethane, có khả năng chống va đập và bền hơn.

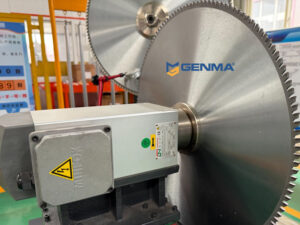

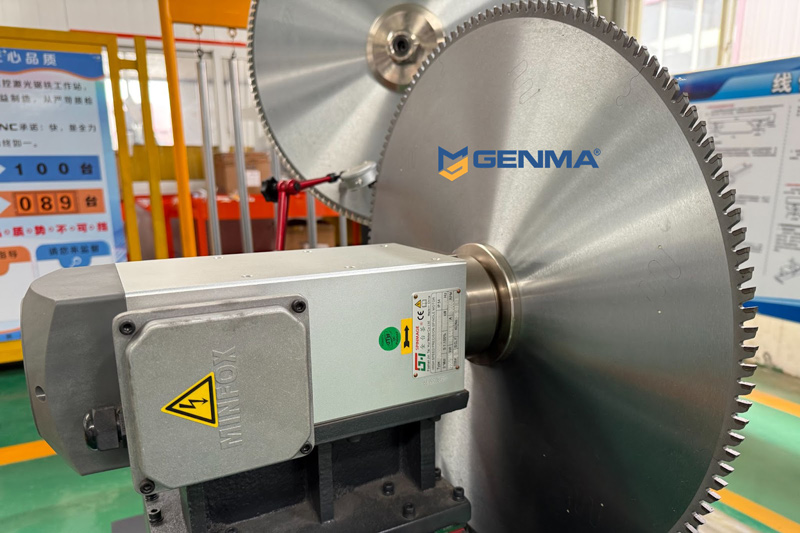

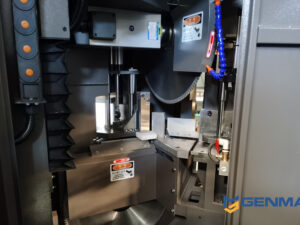

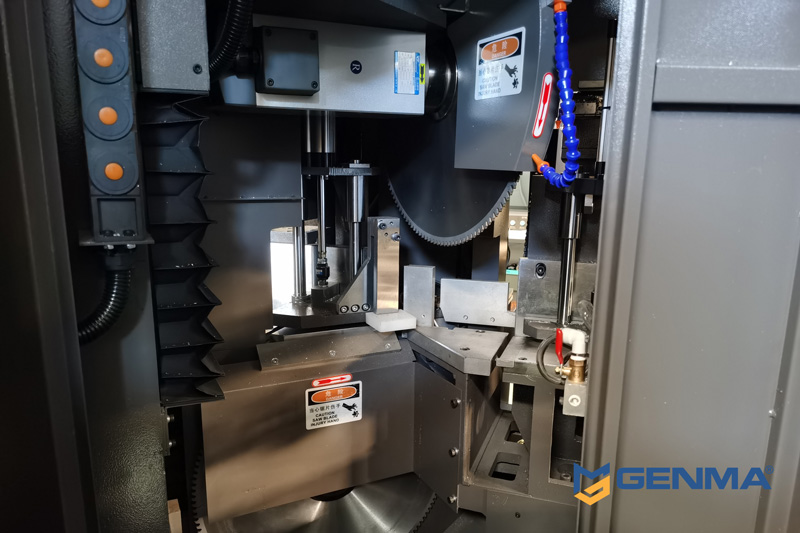

• Động cơ cắt bao gồm động cơ trục chính, lưỡi cưa PCD, bàn xoay CNC và trục vít me nhập khẩu.
• Việc bôi trơn lưỡi cắt sử dụng phương pháp phun sương siêu nhỏ, tiêu thụ ít không khí, ổn định và không bị gián đoạn, cho phép chất làm mát và không khí trộn đều hoàn toàn, mang lại hiệu quả phun sương tốt.
• Các module bệ cắt và bệ khoan là bệ đúc.
• 3 motor cắt kèm 3 lưỡi cắt (45° – 90° – 135°).

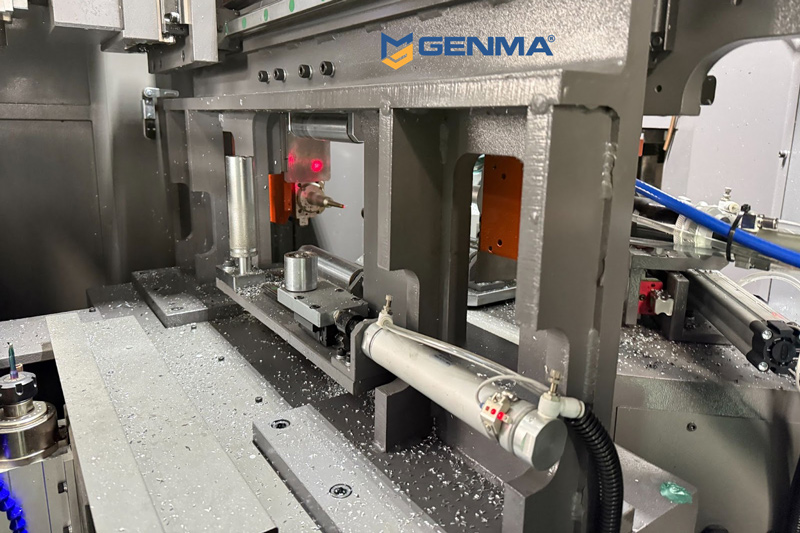

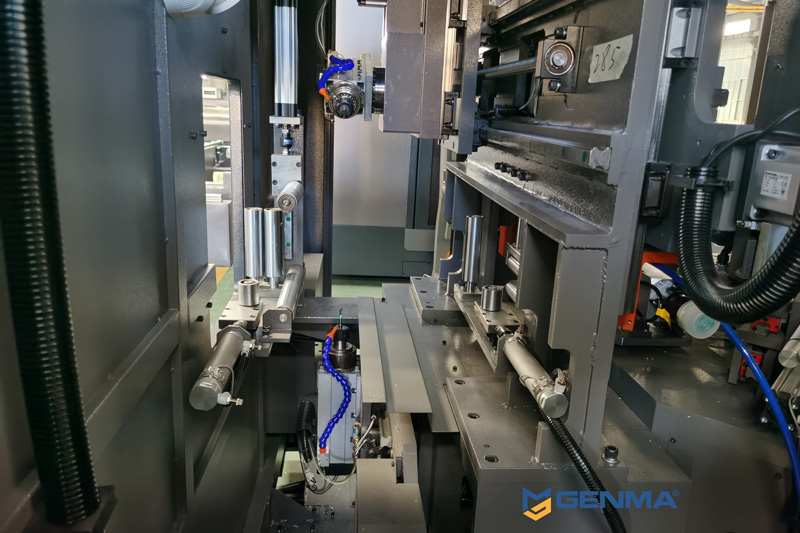

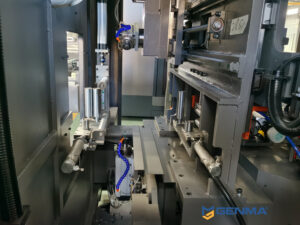

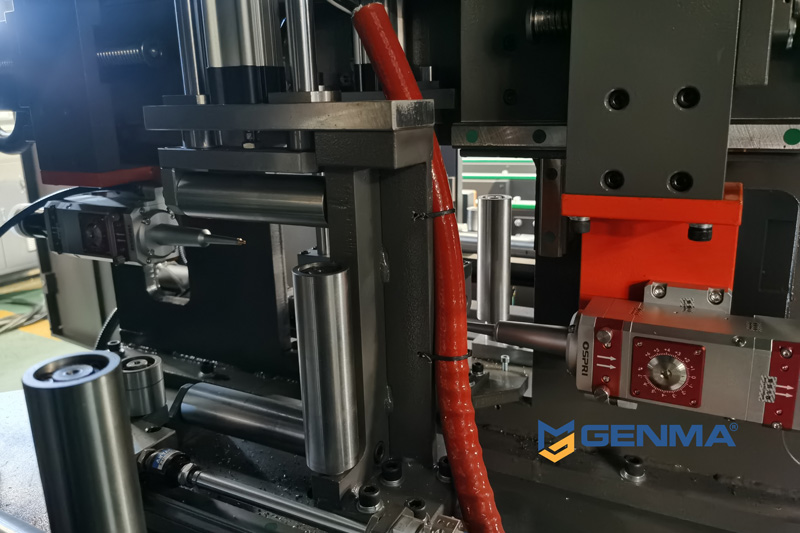

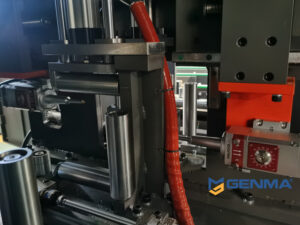

• 2 mũi khoan khóa motor điện (1 motor cố định dưới lên, 1 motor xoay từ 0 – 180°); 2 mũi khoan Laser (Khoan lỗ bắt ke, lỗ bơm keo, khoan lỗ bản lề, kẻ vạch chia đố).

Kích thước và trọng lượng đóng gói của Trạm gia công Kaiue K7000

Để thuận tiện cho việc lắp đặt và bố trí nhà xưởng, Kaiue K7000 được phân tách thành các module riêng biệt. Mỗi bộ phận đều có kích thước và trọng lượng đói gói cụ thể, giúp bạn chủ động tối ưu không gian với cấu trúc 5 phần như sau:

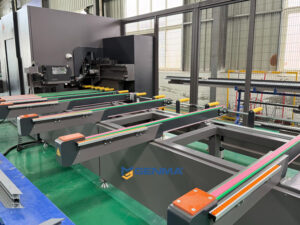

Phần 1: Bàn nạp phôi

• Kích thước (DRC): 9.7 × 2.7 × 1.8 m
• Trọng lượng: 3000 kg

Phần 2: Bộ phận cắt

• Kích thước (DRC): 3.5 × 2.2 × 2.6 m
• Trọng lượng: 5000 kg

Phần 3: Bàn ra phôi

• Kích thước (DRC): 4.2 × 2.2 × 1.5 m
• Trọng lượng: 500 kg

Phần 4: Máy nén khí trục vít

• Kích thước (DRC): 1.8 × 0.73 × 1.6 m
• Trọng lượng: 200 kg

Phần 5: Bộ thu gom phoi

• Kích thước (DRC): 2.7 × 0.48 × 1.1 m
• Trọng lượng: 100 kg

Genma địa chỉ mua Trạm gia công nhôm trung tâm Kaiue K7000 chính hãng

Genma là nhà phân phối uy tín và chính thức của trạm gia công nhôm trung tâm Kaiue K7000, cung cấp giải pháp máy móc hiện đại cho ngành sản xuất cửa nhôm tại Việt Nam. Với kinh nghiệm hỗ trợ hàng nghìn xưởng cửa nhôm lớn, Genma tự hào mang đến cho khách hàng:

• Sản phẩm chính hãng, đầy đủ chứng nhận xuất xứ, an toàn
• Tư vấn cấu hình máy phù hợp theo quy mô xưởng
• Hỗ trợ thiết kế layout mặt bằng tối ưu đảm bảo vận hành và lưu thông phôi hiệu quả
• Tư vấn hiệu suất sản xuất & tính toán thời gian hoàn vốn đầu tư
• Hỗ trợ lắp đặt, vận hành và chuyển giao công nghệ tại xưởng
• Đào tạo vận hành cho đội ngũ nhân sự
• Có chính sách bảo hành & sau bán hàng rõ ràng, tận tâm.

Với cam kết chất lượng, dịch vụ hiệu quả đầu tư, Genma là lựa chọn tin cậy để trang bị hệ thống gia công nhôm tự động thế hệ mới cho doanh nghiệp của bạn.

Liên hệ ngay với Genma để nhận tư vấn chi tiết, báo giá cạnh tranh và demo máy trực tiếp tại xưởng hoặc showroom!

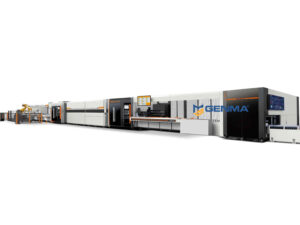

• Xem thêm: Trạm gia công nhôm trung tâm Kaiue K7000 Ultra
